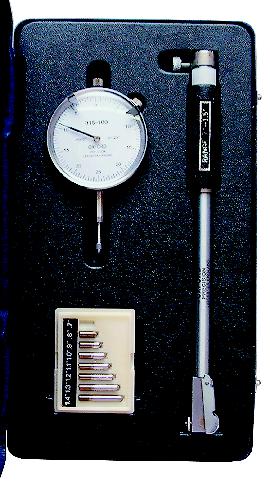

Měrka otvorů 50-150 HL.240 Oxford OXD3151500K

Pro rychlé a přesné měření rozměrů, soustředěnosti, opotřebení, kuželovitosti apod. na velké řadě otvorů. Pro použití v dílně o pro kontrolní účely. Má jeden pevný a jeden pohlibý dotykový hrot a samonastavovací středící patku. K nastavení referenčního bodu lze použí nastavovací kroužek známého průměru nebo mikrometr. Vynulování měrky na referenční bod se provede otáčením obroučky tak, aby nastavení souhlasilo s nulou indikátoru. K ověření, zda je otvor v toleranci, se indikátory mezních hodnot nastaví na požadované hodnoty.
Dotykové hroty jsou na pružinách, takže se rozepnou do otvoru. Pro přesnost měření je důležité, aby stopka měrky byla rovnoběžná s osou otvoru. To lze ověřit naklápěním měrky vzad a v před, až je nalezen nejmenší poloměr. Vyměnitelné dotykové hroty, takže pokrývá velký rozsah průměrů otvorů.
Dělení stupnice: 0,01 mm
Průměr stupnice: 57 mm
Stupnice: 0-100
Zdvih na 1 otáčku: 1 mm
Celkový zdvih: 3 mm
Rozsah: 50-150
Hloubka otvoru: 240 mm
